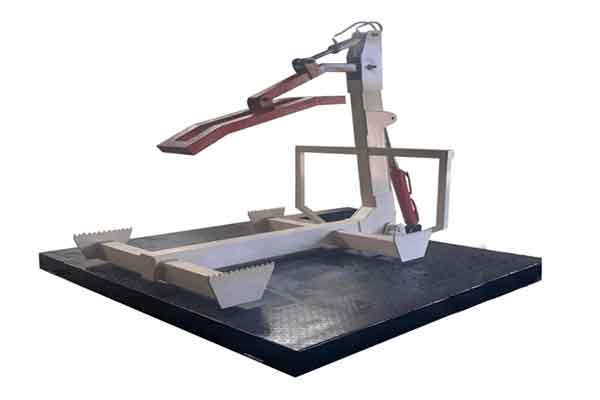

机动车翻转机

设备结构及功能

2.1整机结构
液压铰接式翻转机的结构如图（图2.1）所示，各主要部件的名称如下：

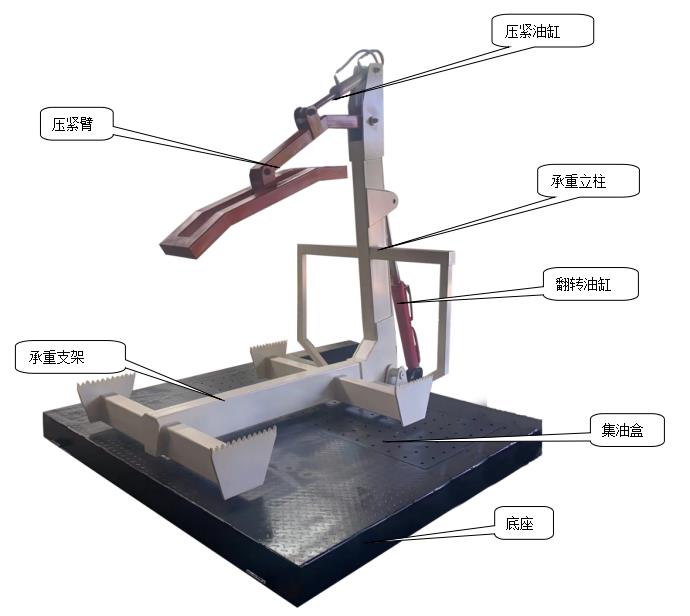

图2.1机动车翻转机结构图

拆车机械手装置主要由1.底座、2.翻转油缸、3.压紧油缸、4.集油盒、5.称重立柱、6.承重支架、7.压紧臂、8.液压系统、9电气系统组成。
2.2液压系统

1.液压动力站外形图2.2.1（俯视）

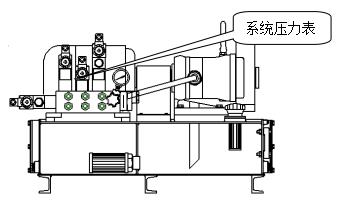

2.2.1.液压动力站外形图（侧视）

液压系统采用启东液压CY14-1B型轴向变量柱塞泵，具备压力高，结构紧凑，效率高，流量调节方便等特点。控制阀，压力阀等组件采用榆次液压的产品，质量可靠稳定。油箱布局紧凑，结构上考虑维修及配件拆卸的方便。
在整机启动前需要确认液压管路所有连接都牢固可靠，保证整个系统非常干净。

图2.2.3

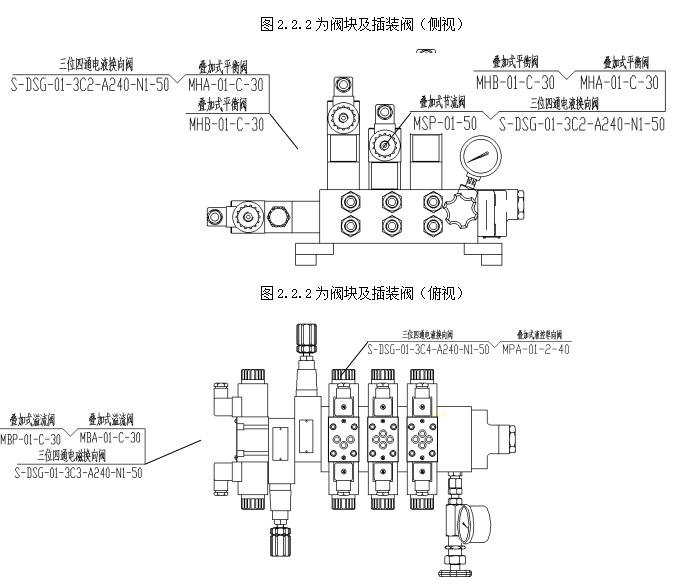

液压原理：液压油由变量柱塞泵泵入阀块左侧叠加阀组（含溢流阀和电磁换向阀）内，通过该组合可实现2段压力提供，为防止压紧车顶力过大导致A,B柱变形，压紧缸压紧时采用较低压力，压紧后，切换较高压力进行举升或翻转。通过三位四通电磁换向阀。根据待报废车辆实际情况，可在允许范围内调整压紧力（如下图）。

图2.2.4

图2.2.5为液压油箱简图。液压油箱加入液压油时将空滤拧下，从滤网口加入液压油。液压油箱的油位变化可以通过液位计加以观察，加注液压油时，要注意液压油位的位置，液压油箱加入液压油约84L（因油缸较多，请在试运行后补充油液至合适液位计高度）。
液压油箱装有油滤，油滤过滤精度30um,流量800L，请注意观察压力表，及时的更换滤芯，防止变量泵吸空。

图2.2.5

液压油请根据气温选择合适的液压油（南方地区或北方室内使用推荐采用46号耐磨液压油）。
2.3机动车翻转机的功能
机动车翻转机具有的功能：
1.原地举升至1.8mm高度，方便排空报废汽车内部残油残液。
2.地面翻转至75°（最大），方便车底盘拆解作业。

三、设备外形尺寸及性能参数
3.1设备的外形尺寸

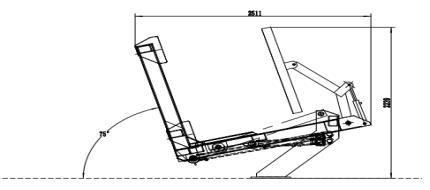

图3.2（压紧翻转后状态）

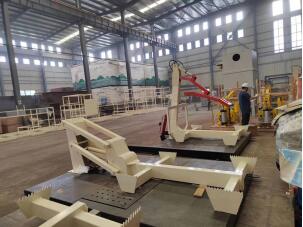

机动车翻转平台车间图片
